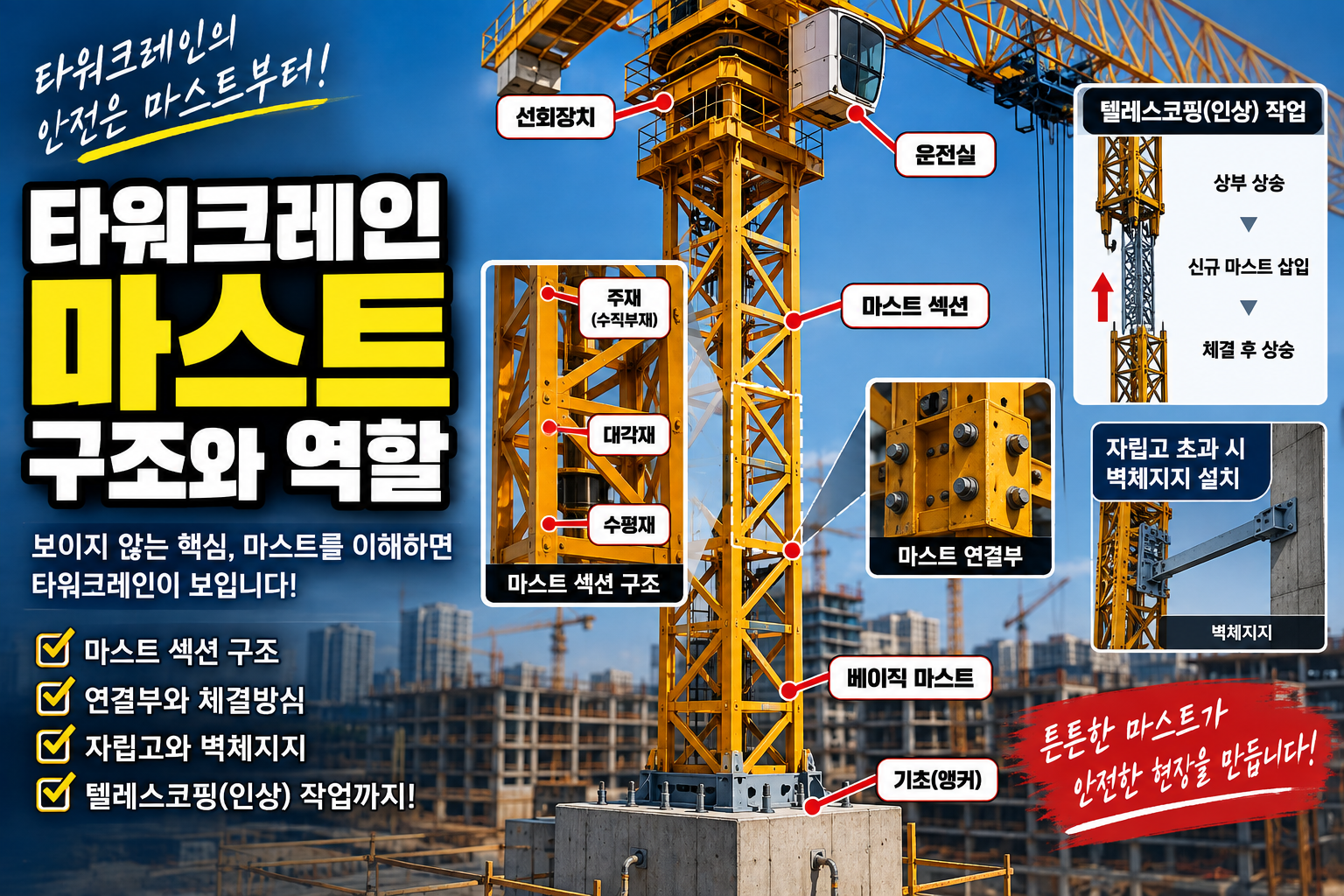

타워크레인 마스트 구조와 역할｜마스트 섹션·연결부·벽체지지 완벽정리

건설현장의 타워크레인을 보면 가장 먼저 눈에 들어오는 것이 하늘 높이 솟아 있는 수직 철골 구조물입니다. 바로 타워크레인 마스트(Mast)입니다.

타워크레인 마스트는 단순히 장비를 높이 세우기 위한 기둥이 아닙니다. 타워크레인 상부에서 발생하는 하중과 작업 중 발생하는 힘을 기초 또는 지지구조물로 전달하는 핵심 구조부입니다.

특히 건물이 높아질수록 마스트를 추가하여 타워크레인의 높이를 올리게 되므로 마스트의 구조와 연결상태는 타워크레인 안전에서 매우 중요한 부분을 차지합니다.

이번 글에서는 타워크레인 마스트 구조를 중심으로 마스트 섹션, 베이직 마스트, 연결부, 텔레스코핑 케이지, 자립고, 벽체지지까지 하나씩 알아보겠습니다.

타워크레인 마스트란 무엇인가?

마스트(Mast)는 타워크레인의 수직 타워를 구성하는 철골 구조물입니다.

타워크레인의 기초 위에서 선회장치와 메인 지브, 카운터 지브 등 상부 구조물을 지지하는 역할을 합니다.

멀리서 보면 하나의 긴 철골기둥처럼 보이지만 실제 구조를 자세히 보면 일정한 길이의 마스트 섹션(Mast Section) 여러 개를 수직으로 연결하여 만들어집니다.

즉 타워크레인의 높이가 50m라고 해서 하나의 50m짜리 철골기둥을 설치하는 것이 아니라 여러 개의 마스트를 조립하여 필요한 높이를 만드는 방식입니다.

마스트 섹션은 어떤 구조로 되어 있을까?

일반적인 타워크레인 마스트는 사각형 형태의 격자구조로 제작됩니다.

마스트 구조를 단순하게 보면 다음과 같이 구분할 수 있습니다.

주재(Main Chord)
마스트 네 모서리에서 수직방향으로 설치되는 주요 부재입니다.

수평재(Horizontal Member)
마스트의 수직 부재를 서로 연결하여 형상을 유지하는 구조부입니다.

대각재(Diagonal Member)
마스트에 작용하는 수평력과 비틀림 등에 대응할 수 있도록 대각선 방향으로 배치되는 부재입니다.

이러한 부재들이 조합되면서 마스트는 비교적 가벼운 철골구조이면서도 높은 구조적 강성을 확보하게 됩니다.

마스트가 격자형으로 제작되는 이유도 같은 원리입니다. 막힌 기둥으로 만드는 것보다 구조재를 효율적으로 배치하면서 자중을 줄이고 바람이 통과할 수 있도록 할 수 있기 때문입니다.

베이직 마스트란?

타워크레인 하단에서 기초와 연결되는 부분에는 일반적으로 베이직 마스트(Basic Mast)가 설치됩니다.

베이직 마스트는 일반 마스트와 비슷하게 보일 수 있지만 타워크레인의 기초부와 상부 마스트 사이에서 하중을 전달하는 중요한 구조부입니다.

장비 제작사나 모델에 따라 베이직 마스트의 형상과 규격은 달라질 수 있습니다.

따라서 외형이나 크기가 비슷하다고 해서 다른 장비의 마스트를 임의로 사용하는 것은 적절하지 않습니다.

타워크레인의 마스트와 기초 등 구조부는 해당 장비의 설계조건과 제작기준에 맞는 규격품을 사용하는 것이 기본입니다.

마스트와 마스트는 어떻게 연결될까?

마스트 섹션은 일정한 간격으로 하나씩 쌓아 올린 뒤 연결부를 체결하여 하나의 수직 타워를 만듭니다.

제작사와 장비 형식에 따라 연결방식은 차이가 있으며 일반적으로 고장력 볼트 또는 전용 핀 방식 등이 사용됩니다.

중요한 것은 연결부가 단순히 마스트가 빠지지 않도록 고정하는 역할만 하는 것이 아니라는 점입니다.

타워크레인 운전 중 발생하는 수직하중과 수평력, 비틀림 등의 힘은 마스트 연결부를 통해 다음 마스트로 전달됩니다.

따라서 마스트 연결볼트나 핀에 이상이 있으면 단순한 부품 문제를 넘어 마스트 전체 구조의 안정성에 영향을 줄 수 있습니다.

타워크레인 검사기준에서도 마스트와 지브 등의 구조부에 비틀림, 굴곡, 휨, 부식, 균열, 용접결함이 없어야 하며 연결부와 볼트 체결부에 유격이 없어야 한다는 취지의 기준을 두고 있습니다.

마스트에는 왜 대각재가 있을까?

마스트를 보면 네 개의 수직부재 사이에 수많은 대각선 철재가 설치되어 있습니다.

이 대각재는 장식물이 아닙니다.

타워크레인은 작업 중 인양물의 하중뿐 아니라 선회와 정지, 풍하중 등 여러 힘을 받게 됩니다.

특히 메인 지브가 길게 뻗어 있기 때문에 타워크레인 마스트에는 단순히 아래 방향으로 누르는 힘만 작용하는 것이 아니라 수평방향의 힘과 휨, 비틀림 등이 함께 발생할 수 있습니다.

대각재는 이러한 힘에 대응하여 마스트의 형태가 쉽게 변형되지 않도록 하는 중요한 구조부입니다.

따라서 마스트를 점검할 때에는 주재뿐 아니라 수평재와 대각재의 변형이나 손상 여부도 함께 살펴야 합니다.

타워크레인의 자립고란?

마스트 구조를 이해할 때 반드시 알아야 할 용어가 자립고(Free Standing Height)입니다.

자립고란 별도의 벽체지지나 와이어로프 등의 보조적인 지지 없이 타워크레인이 스스로 설치될 수 있는 높이를 의미합니다.

쉽게 말하면 타워크레인이 건축물에 기대거나 별도의 지지를 받지 않고 자체 구조만으로 서 있을 수 있는 한계 높이라고 이해하면 됩니다.

자립고는 모든 타워크레인이 동일하지 않습니다.

장비의 형식과 모델, 마스트 규격 및 제작사 설계조건 등에 따라 달라집니다.

따라서 현장에서 임의로 “이 정도 높이는 괜찮다”고 판단해서는 안 되며 해당 타워크레인의 제작사 설치작업설명서와 설계조건을 확인해야 합니다.

자립고를 넘으면 왜 벽체지지가 필요할까?

타워크레인의 높이가 높아질수록 마스트 최상부에서 발생하는 움직임과 구조적 부담도 증가합니다.

긴 막대기를 세워놓았을 때 길이가 길어질수록 흔들리기 쉬운 것과 비슷한 원리로 이해하면 됩니다.

우리나라 건설기계 안전기준에서는 타워크레인을 자립고를 초과하는 높이로 설치할 경우 건축물 벽체에 지지하는 것을 원칙으로 하고 있습니다.

이때 타워크레인 마스트와 건축물을 연결하는 구조를 현장에서는 벽체지지, 브레이싱 또는 타이(Tie) 계통의 구조라고 표현하는 경우가 있습니다.

벽체지지는 타워크레인 마스트에서 발생하는 수평력을 건축물 구조체로 전달하여 마스트의 안정성을 확보하는 역할을 합니다.

벽체지지는 아무 곳에 설치하면 될까?

그렇지 않습니다.

타워크레인을 건축물에 지지할 때는 제작사의 설치작업설명서에 따라 기종과 모델에 적합한 설계 및 제작기준의 자재와 부품을 사용해야 합니다.

콘크리트 구조물에 고정할 경우에도 충분한 지지력이 확보되도록 설치해야 하며 건축 중인 구조물에 지지하는 경우에는 해당 건축물의 구조적 안정성에 영향을 주지 않아야 합니다.

따라서 단순히 철재를 용접하거나 현장에서 임의 제작한 구조물을 이용해 마스트를 건축물에 고정하는 방식으로 접근해서는 안 됩니다.

마스트와 벽체지지 구조는 타워크레인의 전체 구조안정과 연결되어 있기 때문입니다.

마스트를 추가하는 텔레스코핑 작업이란?

건물이 올라가면서 타워크레인 높이를 높여야 할 때에는 텔레스코핑(Telescoping) 또는 클라이밍 작업을 실시합니다.

타워크레인 상부에 설치된 텔레스코핑 케이지와 유압상승장치를 이용하여 상부 구조물을 일정 높이 들어 올립니다.

그 사이에 새로운 마스트 섹션을 삽입하고 기존 마스트와 연결한 뒤 다시 체결하는 방식입니다.

이를 반복하면 타워크레인의 높이를 단계적으로 높일 수 있습니다.

간단하게 정리하면 다음과 같습니다.

상부 상승 → 공간 확보 → 신규 마스트 삽입 → 마스트 연결 → 체결상태 확인 → 다음 단계 진행

마스트 인상작업은 타워크레인의 구조적 균형이 일시적으로 달라지는 작업이므로 매우 주의해야 합니다.

안전보건공단 자료에서도 새로운 마스트를 삽입한 후 핀이나 연결볼트가 완전히 체결되기 전에 크레인을 작동시키지 않도록 강조하고 있습니다.

텔레스코핑 케이지와 마스트의 관계

텔레스코핑 케이지는 마스트 외부를 감싸는 형태로 설치되어 타워크레인의 상승작업에 사용됩니다.

케이지에는 마스트를 따라 움직일 수 있도록 안내롤러 등이 설치됩니다.

이 과정에서 케이지와 마스트가 일정하게 정렬되어야 합니다.

안전보건공단 사고예방 자료에서도 텔레스코핑 케이지의 안내롤러와 마스트 사이의 간격이 중요하다고 안내하고 있습니다.

마스트를 인상하는 과정은 일반적인 타워크레인 운전작업과 달리 상부 구조의 균형과 케이지의 상태가 매우 중요한 작업입니다.

마스트에서 확인해야 할 주요 이상 상태

타워크레인 마스트를 육안으로 확인할 때에는 단순히 “기울어졌는가”만 보는 것은 충분하지 않습니다.

대표적으로 다음과 같은 사항을 확인할 필요가 있습니다.

① 마스트 주재의 휨 또는 변형

수직 주재가 정상적인 직선 상태를 유지하고 있는지 확인합니다.

② 대각재와 수평재의 변형

충격이나 다른 원인으로 변형 또는 손상이 발생하지 않았는지 확인합니다.

③ 용접부 균열

주재와 대각재 등의 용접부에 균열 또는 이상이 없는지 살펴봅니다.

④ 부식

장기간 사용하거나 도막이 손상된 경우 구조재에 부식이 발생할 수 있습니다.

⑤ 연결볼트 및 핀

마스트 연결부의 볼트·핀 누락이나 풀림, 비정상적인 유격 등이 없는지 확인합니다.

⑥ 마스트 연결부 상태

마스트와 마스트가 정상적으로 맞물려 있고 연결부에 비정상적인 틈이나 변형이 없는지 확인해야 합니다.

마스트에 녹이 있으면 모두 위험할까?

마스트에 녹이 보인다고 해서 곧바로 구조적으로 위험하다고 단정할 수는 없습니다.

표면에 발생한 경미한 부식과 단면손실을 동반한 심한 부식은 의미가 다르기 때문입니다.

중요한 것은 부식의 깊이와 범위, 위치, 단면 손실 여부 및 구조적 영향입니다.

따라서 단순히 외관만 보고 사용 가능 또는 사용 불가를 판단하기보다는 검사기준과 제작사 기준에 따라 상태를 평가해야 합니다.

반대로 “녹은 오래된 장비라면 당연히 생기는 것이므로 문제없다”고 보는 것도 적절하지 않습니다.

타워크레인 안전기준은 조립상태와 물림상태가 성능 및 안전에 지장이 없어야 하고 현저한 부식 등이 없어야 한다는 기준을 두고 있습니다.

마스트 내부에는 사다리도 설치된다

타워크레인 운전자가 운전실까지 올라가기 위해서는 마스트 내부의 사다리를 이용하는 경우가 많습니다.

따라서 마스트는 구조물을 지지하는 역할뿐 아니라 작업자가 이동하는 통로 역할도 합니다.

현행 건설기계 안전기준에는 마스트의 사다리뿐 아니라 쉼 발판에 관한 기준도 마련되어 있습니다.

마스트 쉼 발판은 작업자를 안전하게 지지할 수 있는 구조로 설치되어야 하고 필요한 난간대와 발끝막이판 등의 기준도 적용됩니다.

타워크레인이 높아질수록 작업자가 사다리를 이용해 장시간 이동하기 때문에 이러한 설비도 중요한 안전요소입니다.

타워크레인 마스트 구조 한눈에 정리

구분	역할
베이직 마스트	기초와 상부 마스트 연결
마스트 섹션	타워크레인 수직 타워 구성
주재	주요 수직하중 전달
수평재	마스트 형상 유지
대각재	수평력·비틀림 등에 대응
연결볼트·핀	마스트 섹션 상호 연결
텔레스코핑 케이지	마스트 추가·인상작업 지원
유압상승장치	상부 구조 상승
벽체지지장치	자립고 초과 시 마스트 안정 확보
사다리·쉼 발판	작업자 이동 및 휴식 공간

결론｜마스트는 타워크레인의 ‘척추’다

타워크레인의 구조를 사람의 몸에 비유한다면 마스트는 척추에 가까운 구조물이라고 할 수 있습니다.

마스트는 기초와 타워크레인 상부를 연결하면서 메인 지브와 카운터 지브, 선회장치 및 인양작업 과정에서 발생하는 여러 하중을 아래쪽으로 전달합니다.

마스트는 하나의 긴 기둥이 아니라 일정한 길이의 마스트 섹션을 연결하여 구성되고, 필요에 따라 텔레스코핑 작업을 통해 추가 마스트를 삽입하면서 높이를 증가시킵니다.

특히 타워크레인의 높이가 자립고를 초과하면 제작사의 설계조건에 따라 적절한 벽체지지 등을 설치하여 안정성을 확보해야 합니다.

또한 마스트의 주재와 대각재, 용접부, 연결볼트 및 핀, 부식과 변형 상태 등은 타워크레인의 구조안전과 직접 연결되는 중요한 확인 대상입니다.

따라서 타워크레인 안전을 제대로 이해하려면 단순히 “마스트는 타워크레인의 기둥”이라고 기억하는 데 그쳐서는 안 됩니다.

마스트 섹션이 어떻게 연결되고, 하중을 어떻게 전달하며, 타워크레인이 높아질 때 어떻게 인상되고 지지되는지까지 이해해야 타워크레인 마스트 구조를 제대로 이해했다고 할 수 있습니다.

다음 글에서는 마스트와 직접 연결되는 핵심 구조 가운데 하나인 ‘타워크레인 지브 구조와 역할’을 자세히 알아보겠습니다.
